TUGAS PENDAHULUAN MODUL 3 - OP-AMP

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Soal

2. Prinsip kerja

3. Video Simulasi

4. Download File

1. Soal[Kembali]

1. Jelaskan karakteristik op amp dan fungsi dari op amp!

jawab:

1. Impedansi input bernilai tak berhingga: rasio tegangan input terhadap arus input dianggap tak terbatas agar mencegah arus yang mengalir dari sumber suplai ke reangkaian input amplifier (IIN=0).
2. Impedansi Output bernilao nol : idealnya, impedansi output Op-Amp adalah nol karena bertindak sebagai sumber tegangan internal yang sempurna tanpa resistansi internal. Sehingga mampu memasok arus yang dibutuhkan oleh beban.
3. Memiliki Bandwidth (BW) dengan nilai tak terhingga: ini karena ideal atau tidaknya op-amp dilihat dari adanya respons frekuensi yang tidak terbatas sehingga mampu memperkuat frekuensi sinyal dari DC ke AC.
4. Kekuatan Tegangan Open Loop (Av) bernilai tak terhingga : open loop gain merupakan kekuatan dari op-amp yang tidak memiliki umpan balik bernilai negatif atau positif. dengan gain yang dimiliki itu, nilai real dari kekuatan tegangan yang tidak terbatas berkisar antara 20.000 hingga 20.000.
5. Tegangan output offset bernilai nol : ini akan terjadi apabila perbedaan tegangan antara non-inverting dan inverting input adalah bernilai sama, nol, atau keduanya berada di ground.

Fungsi Op-Amp

    Fungsi op-amp merupakan penguat elektronika yang banyak digunakan untuk membuat rangkaian detektor, komparator, penguat audio, video,  pembangkit sinyal, multivibrator, filter, ADC, DAC, rangkaian penggerak dan berbagai macam rangkaian analog lainnya.

    Op amp juga berfungsi sebagai pengindra dan penguat sinyal masukan, baik DC ataupun AC juga sebagai penguat Diferensiasi impedansi masukan tinggi, penguat keluaran impedansi rendah.

2. Jelaskan macam-macam aplikasi op-amp beserta fungsinya!

jawab;

1. Komparator (Comparator)

•     Op amp sebagai komparator digunakan untuk membandingkan dua sinyal tegangan dan menghasilkan sinyal keluaran yang mengindikasikan hasil perbandingan tersebut. Op amp berperan sebagai sekelar elektronik.

      2.  Inverting Amplifier:

• Op-amp sebagai inverting amplifier digunakan untuk memperbesar sinyal input dengan penguatan yang dapat diatur dengan mudah. Sinyal input yang diberikan ke input inverting (-) akan diinversi (dibalikkan) dan diperbesar. Aplikasi umumnya meliputi penguatan sinyal, pembalik fasa, atau perubahan tingkat tegangan.

      3. Non-Inverting Amplifier:

• Op-amp sebagai non-inverting amplifier juga digunakan untuk memperbesar sinyal input, tetapi outputnya tidak diinversi dan memiliki penguatan yang dapat diatur. Sinyal input yang diberkan ke input non-inverting (+) akan diperbesar dengan penguatan tertentu. Aplikasi umum meliputi penguatan sinyal dengan tingkat yang lebih tinggi dari satu.

     4. Integrator

• Op-Amo sebagai integrator digunakan untuk melakukan operasi integrasi matematika terhadap sinyal input. Ini menghasilkan output yang berhubungan dengan area dibawah kurva sinyal input terhadap waktu.

      5. Diferensiator:

• Op amp sebagai diferensiator digunakan untuk melakukan operasi diferensiasi matematika terhadap sinyal input. Ini menghasilkan output yang berhubungan dengan tingkat perubahan sinyal input terhadap waktu.

      6. Buffer (Voltage Folower)

• Op amp sebagai buffer, juga dikenal sebagai voltage follower, digunakan untuk memperbaiki impedansi output dari sumber tegangan dan menyediakan output yang identik dengan inputnya (tanpa penguatan).

       7. Filter Aktif:

• Op amp digunakan dalam berbagai jenis filter aktif, seperti filter low pass, high-pass, dan band stop, untuk mengatur frekuensi sinyal

      8. Oscillator

• Op amp dapat digunakan dalam berbagai jenis osilator, seperti osilator gelombang sinus, gelombang persegi, dan gelombang segitiga, untuk menghasilkan sinyal osilasi periodik.

      9. Sirkuit Penguatan Realimentasi Positif (Positive Feedback Amplifier)

• Op amp dalam sirkuit penguatan Realimentasi positif mengahasilkan osilasi atau respon positif terhadap sinyal input.

      10. Penguat sinyal (Signal Amplification)

• Untuk meningkatkan amplitudo sinyal tegangan input.

3. Jelaskan apa itu inverting dan non-inverting, bandingkan sinyal input dan output! (sertakan gambarnya)

jawab:

• Inverting

Inverting merupakan penguat operasional (atau Op-Amp) yang dirancang untuk menghasilkan sinyal keluaran yang berbeda fasa 180° dengan sinyal masukan yang diterapkan. Penguat ini memiliki ciri khusus yaitu sinyal input dihubungkan ke kaki inverting (-) amplifier dan sinyal keluaran memiliki beda fasa sebesar 180o . Pada rangkaian penguat yang ideal memiliki syarat bahwa tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. Dalam konfigurasi inverting, sinyal input akan diinversi pada sinyal output. Ini berarti jika sinyal input naik, sinyal output akan turun, dan sebaliknya. Konfigurasi ini sering digunakan dalam aplikasi yang memerlukan inversi fasa sinyal atau penguatan negatif. Nilai penguatan dalam konfigurasi inverting ditentukan oleh perbandingan resistansi pada input inverting dan input non-inverting. Contoh aplikasi yang umum adalah inverting amplifier dan integrator.

• Non-Inverting

Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting (+) dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. konfigurasi non-inverting tidak menghasilkan inversi fasa sinyal. Sinyal input akan diperbesar pada sinyal output tanpa perubahan fase. Ini berarti jika sinyal input naik, sinyal output juga akan naik. Konfigurasi non-inverting sering digunakan ketika diperlukan penguatan positif pada sinyal input. Penguatan dalam konfigurasi ini ditentukan oleh perbandingan resistansi pada input non-inverting dan input inverting. Contoh aplikasi yang umum adalah non-inverting amplifier dan penggunaan sebagai buffer (voltage follower).

• Perbandingan Sinyal Input dan Output

           ~ inverting

            ~non-inverting

4. Jelaskan rangkaian inverting adder dan non inverting adder! (sertakan gambarnya)

jawab:

• Rangkaian Adder/Penjumlahan Inverting

Pada operasi adder/penjumlah sinyal secara inverting, sinyal input (V1, V2, V3) diberikan ke line input penguat inverting berturut-turut melalui R1, R2, R3. Besarnya penjumlahan sinyal input tersebut bernilai negatif, karena penguat operasional dioperasikan pada mode membalik (inverting). Besarnya penguatan tegangan (Av) tiap sinyal input mengikuti nilai perbandingan Rf dan Resistor input masing-masing (R1, R2, R3). Masing-masing tegangan output (Vout) dari penguatan masing-masing sinyal input tersebut secara matematis dapat dituliskan sebagai berikut :

Besarnya tegangan output (Vout) dari rangkaian adder/penjumlah inverting diatas dapat dirumuskan sebagai berikut.

• Rangkaian Adder/Penjumlahan Non-Inverting

Rangkaian adder/penjumlah non-inverting memiliki penguatan tegangan yang tidak melibatkan nilai resistansi input yang digunakan. Oleh karena itu dalam rangkaian penjumlah non-inverting nilai resistor input (R1, R2, R3) sebaiknya bernilai sama persis, hal ini bertujutna untuk mendapatkan kestabilan dan akurasi penjumlahan sinyal yang diberikan ke rangkaian. Pada rangkaian penjumlah non-inverting diatas sinyal input (V1, V2, V3) diberikan ke jalur input melalui resitor input masing-masing (R1, R2, R3). Besarnya penguatan tegangan (Av) pada rangkaian penguat penjumlah non-inverting diatas diatur oleh Resistor feedback (Rf) dan resistor inverting (Ri), sehingga dapat dirumuskan sebagai berikut :

Sehingga dengan diketahuinya nilai penguatan tegangan pada rangkaian penjumlah non-inverting tersebut dapat dirumuskan besarnya tegangan output (Vout) rangkaian secara matematis sebagai berikut:

Rangkaian adder/penjumlah non-inverting ini jarang digunakan dalam aplikasi rangkaian elektronika, karena nilai outputnya adalah hasil kali rata-rata tegangan input dengan faktor penguatan (Av) sehingga nilai penjumlahan tegangan merupakan hasil rata-rata sinyal input dan penguatan tegangan belum sesuai dengan kaidah penjumlahan

5. Buktikan turunan rumus inverting adder!

jawab:

    Jika dalam rangkaian terdapat 3 input, maka penurunan rumus untuk mendapatkan nilai keluaran :

Jika dalam rangkaian terdiri dari 3 input, maka rumus mencari hasil atau output dari inverting adder:

Rangkaian :

1. Buatlah rangkaian inverting dan non inverting

2. Buatlah rangkaian adder inverting dan adder non inverting (Masing-Masing rangkaian dilengkapi dengan signal generator dan osiloskop)

2. Prinsip Kerja[Kembali]

• Inverting Amplifier

Pada rangkaian, kaki inverting OP AMP jenis 741 dihubungkan dengan resistor (R1) sebesar 100 ohm menuju ke kaki + signal generator. Dalam rangkaian ini, antara output dan kaki inverting dihubungkan dengan Rf sebesar 220 ohm. Kaki non inverting pada op amp dihubungkan dengan ground.

    Pada rangkaian tersebut, besar penguatan dapat ditentukan dengan menggunakan persamaan gain = -Rf/R1, yaitu sebesar -2,2. Penguatan bernilai negatif karena hasil output sinyal berupa pembalikkan atau memiliki beda fasa sebesar 180 derajat. Besarnya nilai output yang dihasilkan pada osiloskop yaitu sebesar -3,50 V dengan input sebesar 1,60 V. Secara matematis, output dapat dihitung dengan rumus Vout = -(Rf/Rin) x Vin, yaitu sebesar -3,52 V.

• Non Inverting Amplifier

Pada rangkaian, kaki non inverting op amp dihubungkan menuju signal generator. Kaki inverting pada op amp dihubungkan dengan Rf sebesar 10k ohm, dengan resistor input (Rin) sebesar 10k ohm dan dihubungkan ke Vout. Osiloskop channel A akan menampilkan grafik besaran Vin dan channel B menampilkan besaran Vout.

    Besarnya penguatan pada rangkaian dapat dihitung dengan rumus Acl = (Rf/Rin) + 1 yaitu sebesar 2 . Nilai penguatan bernilai positif karena nantinya hasil sinyal output yang didapatkan akan sefasa dengan input. Dari rangkaian proteus, didapatkan nilai keluaran sebesar 10 v, dengan besar input 5 v. Berdasarkan perhitungan matematis, nilai keluaran sesuai dengan rumus Vout = Vin x Acl, yaitu 10 V.

• Adder Inverting

Pada operasi penjumlahan sinyal secara inverting, input yang berada pada V1,V2,V3 di hubungkan dengan hambatan yaitu R1,R2, dan R3 yang masing-masingnya bernilai 100 ohm. Setelah di hubungkan dengan hambatan, lalu di hubungkan dengan masukan negatif pada op-amp.

    Besarnya penjumlahan sinyal masukan tersebut bernilai negatif karena penguat operasional dioperasikan pada mode membalik (inverting). Besarnya penguatan tegangan (Av) tiap sinyal input mengikuti nilai perbandingan Rf (sebesar 100 ohm pada rangkaian) dan resistor input masing-masing (R1,R2,R3). Hasil keluaran pada rangkaian didapatkan 3,60 V dengan input V1 = V2 = V3 = 1,2V.

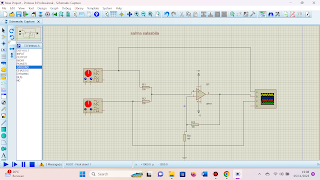

• Adder Non Inverting

Pada operasi penjumlahan sinyal secara non inverting, input yang berada pada V1 dan V2, di hubungkan dengan hambatan yaitu R1,R2 dengan besar masing-masing resistor 100 ohm. Setelah di hubungkan dengan hambatan, lalu di hubungkan dengan masukan positif pada op-amp.

    Besarnya penjumlahan sinyal masukan tersebut bernilai positif karena penguat operasional dioperasikan pada mode non membalik (non inverting). Besarnya penguatan tegangan (Av) tiap sinyal input mengikuti nilai perbandingan 1 + RF1/RF2 dan tegangan input masing-masing (V1,V2). Hasil keluaran pada rangkaian didapatkan 8 V dengan input V1 = V2 = 4 V. Hasil ini sebanding dengan rumus matematis yang telah diturunkan, yaitu Vout = (1+RF1/RF2) x (V1+V2/2) yaitu 8 V.

3. Video Simulasi[Kembali]

Inverting Amplifier

Non Inverting Amplifier

Adder Inverting

Adder Non Inverting

4. Download File[Kembali]

• Rangkaian Inverting Amplifier [klik disini]
• Rangkaian Non-Inverting Amplifier [klik disini]
• Rangkaian Adder Inverting [klik disini]
• Rangkaian Adder Non Inverting [klik disini]
• Video Inverting Amplifier [klik disini]
• Video Non-Inverting Amplifier [klik disini]
• Video Adder Inverting [klik disini]
• Video Adder Non-Inverting [klik disini]
• Datasheet Osiloskop [klik disini]
• Datasheet Op-amp [klik disini]
• Datasheet Signal generator [klik disini]
• Datasheet Resistor [klik disini]
• html [klik disini]
