1.Tujuan [kembali]
- Untuk memahami bagaimana sistem digital bekerja
- Untuk menjawab soal : Rancanglah rangkaian simulasi SR FF memakai gerbang NAND dengan input SR aktif high dan buat table kebenarannya.
- Untuk memahami rangkaian flip-flop
2. Komponen[kembali]
Alat:
- Power Suply
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
- Logicprobe
Gambar Logic Probe
Probe logika adalah probe uji genggam berbiaya rendah yang digunakan untuk menganalisis dan memecahkan masalah status logis dari rangkaian digital. Ketika banyak sinyal perlu diamati atau direkam secara bersamaan, penganalisis logika digunakan sebagai gantinya
- Bahan:
- NAND Gate (74200)
3. Dasar Teori [kembali]
NAND Gate (74200)
Gerbang NAND

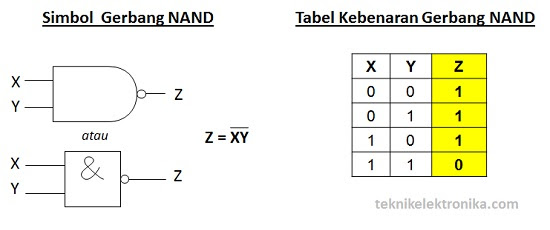

Gambar 1.5 (a) Rangkaian dasar gerbang NAND (b) Simbol gerbang NAND
Tabel 1.5 Tabel Kebenaran Logika NAND
Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.
4. Percobaan [kembali]
- Prosedur Percobaan
- Tambahkan alat dan bahan yang dibutuhkan pada library
- Susun pada schematic capture
- Hubungkan tiap-tiap komponen seperti gambar dibawah
- Run pada proteus (arah panah menunjukkan arah arus)
- gambar rangkaian
- Prinsip Kerja:
Pada 74LS147 dan 74HC147 yang membedakan adalah kode LS dan HC yaitu 74LS adalah logika Transistor ke Transistor. Menggunakan transistor Shottky untuk mengurangi muatan yang tersimpan dan mendapatkan kecepatan switching yang lebih tinggi daripada transistor bipolar konvensional. 74HC menggunakan teknologi MOSFET.
- video
5. Download File [kembali]
