MODUL 4

[menuju akhir]

SISTEM PENYIMPANAN JAGUNG PASCA PANEN



KELOMPOK 18

FRANSISCUS ASISI ANDHIKA DARMAWAN             2210951014

SALMA SALSABILA                                                       2210952002

MUHAMMAD ADRIYAN                                                2210953018



1. Pendahuluan dan Tujuan[Kembali]
Pendahuluan

Jagung merupakan salah satu komoditas pertanian penting yang memerlukan penanganan pasca panen yang tepat untuk menjaga kualitas dan mencegah kerugian. Kualitas jagung setelah panen sangat dipengaruhi oleh kondisi lingkungan penyimpanan, seperti suhu, kelembapan, dan paparan cahaya. Penyimpanan yang tidak optimal dapat menyebabkan pertumbuhan jamur, serangan hama, penurunan nutrisi, hingga kerugian finansial bagi petani.

Di banyak fasilitas penyimpanan jagung skala kecil, seringkali belum terdapat sistem monitoring dan kontrol lingkungan yang otomatis. Petani masih mengandalkan metode tradisional yang kurang efisien dan rentan terhadap perubahan cuaca. Hal ini dapat menyebabkan penurunan kualitas jagung secara signifikan dan membatasi potensi pasar.

Dalam era pertanian modern yang menekankan pada efisiensi dan keberlanjutan, penggunaan teknologi berbasis mikrokontroler menjadi solusi yang dapat menjawab tantangan tersebut. Dengan memanfaatkan berbagai sensor, seperti sensor suhu dan kelembapan DHT22, sensor cahaya BH1750, dan sensor inframerah (IR Obstacle Sensor) yang terintegrasi ke dalam sistem mikrokontroler Raspberry Pi Pico, kondisi lingkungan penyimpanan jagung dapat dipantau secara otomatis dan real-time.

Lebih dari itu, sistem juga dapat dihubungkan dengan aktuator seperti motor untuk menggerakkan kipas ventilasi, serta lampu pijar pemanas yang dikontrol oleh relay. Ini memungkinkan sistem untuk secara otomatis menyesuaikan kondisi lingkungan (menyalakan pemanas, atau mengatur ventilasi) jika kualitas lingkungan penyimpanan berada di luar batas aman yang optimal untuk jagung.

Penerapan sistem ini sangat relevan bagi industri pertanian skala kecil yang umumnya memiliki keterbatasan biaya, tenaga kerja, dan akses terhadap teknologi canggih. Dengan sistem yang sederhana namun efektif, petani dapat menjaga kualitas jagung pasca panen, meminimalisir risiko kerusakan, serta meningkatkan nilai jual dan keberlanjutan hasil panen. Oleh karena itu, diperlukan sebuah inovasi berupa Sistem Penyimpanan Jagung Pasca Panen Otomatis, yang tidak hanya mampu mengukur parameter penting lingkungan, tetapi juga dapat mengambil tindakan korektif secara otomatis untuk menjamin kualitas jagung yang disimpan.


Tujuan:


1.     Merancang dan mengimplementasikan sistem otomatis berbasis Raspberry Pi Pico untuk memantau kondisi lingkungan penyimpanan jagung (suhu, kelembapan,dan  intensitas cahaya) secara real-time menggunakan sensor DHT22, BH1750, dan IR Obstacle Sensor.

2.     Mengembangkan mekanisme pengendalian otomatis yang dapat mengaktifkan aktuator (kipas, lampu pijar pemanas) berdasarkan ambang batas lingkungan yang ditentukan, guna menjaga kondisi optimal untuk penyimpanan jagung pasca panen.

3.     Mengintegrasikan sistem keamanan (IR Obstacle Sensor) untuk mendeteksi keberadaan manusia dan menonaktifkan aktuator sementara demi keselamatan.

4.     Menampilkan informasi kondisi lingkungan dan status aktuator secara real-time melalui LCD Display


2. Daftar Alat dan Komponen[Kembali]

a.     Sensor Suhu dan Kelembapan DHT22

·       Fungsi: Mengukur suhu dan kelembapan udara dalam ruangan penyimpanan.

·       Spesifikasi:

Tegangan Catu Daya            : 3.3 – 6 V DC
Rentang Suhu              : -40 hingga +80 ℃
Rentang Kelembapan              : 0 – 100 %RH
Akurasi Suhu                  : ±0.5 ℃ (pada 25 ℃)
Akurasi Kelembapan               : ±2 %RH (pada 25 ℃)
Resolusi                    : 0.1 ℃ / 0.1 %RH
Waktu Respon                : ≤ 5 detik
Periode Sampling                 : ≥ 2 detik
Antarmuka                   : Digital 1-wire
Ukuran Modul                   : ±15.1 x 25 x 7.7 mm



b.     Sensor Cahaya BH1750

·       Fungsi: Mengukur intensitas cahaya matahari yang masuk ke ruangan.

·       Spesifikasi:

Tegangan Catu Daya      : 3.0 – 5.0 V DC
Kisaran Pengukuran       : 1 – 65.535 lux
Akurasi        : ±20%
Resolusi       : 1 lux
Antarmuka      : I2C (alamat default 0x23 atau 0x5C)
Waktu Konversi    : 16 ms (low res), 120 ms (high res)
Jenis Output       : Digital
Konsumsi Arus     : 0.12 mA (mode aktif), 0.01 µA (mode power-down)
Ukuran Modul      : ±18 x 15 mm


c.     Sensor Infrared (IR Obstacle Sensor)

·       Fungsi: Deteksi keberadaan manusia atau tumpukan jagung.

·       Spesifikasi

Tegangan Catu Daya            : 3.3 – 5.0 V DC
Jarak Deteksi           : 2 – 30 cm (tergantung permukaan objek)
Tipe Output                 : Digital (0 dan 1)
Waktu Respon             : Cepat (< 2 ms)
Sudut Deteksi           : ±35°
Penyesuaian Jarak             : Potensiometer (trimpot)
Antarmuka            : 3 pin (VCC, GND, OUT)
Konsumsi Arus           : ~20 mA
Panjang Gelombang IR        : ±940 nm
Ukuran Modul            : ±48 x 14 x 8 mm



d.     Lampu Pijar Pemanas

·       Fungsi: Pemanas tambahan saat suhu tidak mencukupi

e.     LCD Display (I2C 16x2 atau OLED 128x64)

·       Fungsi: Menampilkan informasi kondisi ruangan.

·       Spesifikasi:

Blue backlight            : I2C

Display Format           : 16 Characters x 4 lines

Supply voltage            : 5V

Backlit                        : Blue with White char color

Supply voltage            : 5V

Pcb Size                      : 60mmx99mm

Contrast Adjust           : Potentiometer

Backlight Adjust                     : Jumper

Menampilkan sebanyak 32 karakter yang terdiri dari 2 baris dan tiap baris dapat menampilkan 16 karakter.

f.      Raspberry Pi Pico

g.     Kipas

h.     Breadboard

j.      Kabel Jumper



3. Landasan Teori[Kembali]

Input

1.    Sensor Suhu dan Kelembapan DHT22

Sensor membaca suhu dan kelembapan secara digital. Jika suhu < 30°C atau kelembapan > 70%, maka lampu pijar pemanas akan menyala untuk mempercepat pengeringan (dalam konteks penyimpanan, ini akan diinterpretasikan sebagai kondisi yang memerlukan pemanasan)

2.     Sensor Cahaya BH1750

        Sensor mengubah intensitas cahaya menjadi sinyal digital. Bila <10.000 lux, maka atap transparan dibuka untuk memaksimalkan panas alami. Bila >30.000 lux, atap ditutup sebagian agar tidak terlalu panas.Sensor water level

3.     Sensor Infrared (IR Obstacle Sensor)

       Sensor memancarkan sinar infrared dan menangkap pantulannya. Bila ada objek/makhluk hidup dalam jarak dekat, sensor akan mengirim sinyal HIGH. Sistem akan berhenti otomatis dan aktuator dimatikan sementara demi keselamatan.



Output

1.     Lampu Pijar Pemanas

Bila suhu <30°C atau sedang hujan, relay aktif dan menyalakan lampu. Gunakan relay 1 channel atau SSR agar tahan lama dan aman untuk arus besar.

2.     Kipas

3.     LCD

        LCD (Liquid Crystal Display) adalah suatu jenis media tampilan yang menggunakan kristal cair sebagai penampil utama. LCD (Liquid Crystal Display) bisa menampilkan suatu gambar/karakter dikarenakan terdapat banyak sekali titik cahaya (piksel) yang terdiri dari satu buah kristal cair sebagai titik cahaya. LCD 16x2 dapat menampilkan sebanyak 32 karakter yang terdiri dari 2 baris dan tiap baris dapat menampilkan 16 karakter. Bentuk fisik LCD 16x2 dapat dilihat pada gambar dibawah ini.

Bagian-bagian LCD atau Liquid Crystal Display diantaranya adalah :



•       Lapisan Terpolarisasi 1 (Polarizing Film 1)

•       Elektroda Positif (Positive Electrode)

•       Lapisan Kristal Cair (Liquid Cristal Layer)

•       Elektroda Negatif (Negative Electrode)

•       Lapisan Terpolarisasi 2 (Polarizing film 2)

•       Backlight atau Cermin (Backlight or Mirror)



Dibawah ini adalah gambar struktur dasar sebuah LCD :



Gambar 15. Struktur LCD

4.                 4. Breadboard

Breadboard Arduino merupakan papan yang digunakan untuk membuat prototype rangkaian elektronik. Breadboard berfungsi sebagai konduktor listrik sekaligus tempat melekatkan kabel jumper atau header pin male agar arus listrik dari komponen satu ke komponen lainnya bisa saling terdistribusi dengan baik sesuai. Jika menggunakan breadboard, maka komponen-komponen yang telah dirakit tidak akan rusak dan mudah untuk dibongkar pasang. Hal ini dikarenakan papan breadboard merupakan papan tanpa solder (solderless). Bentuk fisik dari breadboard dapat dilihat pada gambar berikut.

Gambar 17. Breadboard

Prinsip kerja breadboard ialah menghubungkan antara satu lubang dengan lubang yang lain, maka di bagian bawah lubang tersebut terdapat logam konduktor listrik yang diposisikan secara khusus. Hal ini berguna untuk memudahkan pengguna dalam membuat rangkaian.

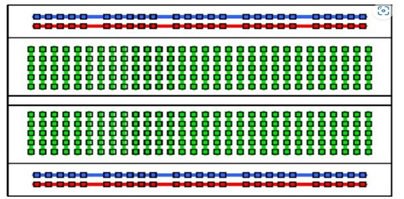

Gambar 1 8. Jalur koneksi pada breadboard

Berdasarkan gambar di atas, terdapat beberapa jalur koneksi pada breadboard antara lain:

1.     Jalur warna merah digunakan untuk menempatkan pin 5V atau kutub positif dari pico untuk dihubungkan ke kutub positif komponen lain.

2.     Jalur warna biru digunakan untuk menempatkan pin GND atau kutub negatif dari pico untuk dihubungkan ke kutub negatif komponen lain.

            3.     Jalur warna hijau digunakan untuk menempatkan pin digital dari pico untuk                             dihubungkan ke komponen lain

1.     Mikrokontroller

Mikrokontroler adalah sebuah system microprocessor Dimana didalamnya sudah terdapat CPU, ROM, RAM, I/O, Clock dan peralatan internal lainnya yang sudah saling terhubung dan terorganisasi (teralamati), dikemas dalam satu chip yang siap pakai. Seperti umumnya komputer, mikrokontroler sebagai alat yang mengerjakan perintah-perintah yang diberikan kepadanya.

Pada mikrokontroller seorang programmer dapat memasukkan program ke dalam mikrokontroler sehingga berfungsi sesuai dengan yang diinginkan oleh pengguna. Artinya, bagian terpenting dan utama dari suatu sistem komputerisasi adalah program itu sendiri yang dibuat oleh seorang programmer. Program ini memerintahkan komputer untuk melakukan jalinan yang panjang dari aksi-aksi sederhana untuk melakukan tugas yang lebih kompleks yang diinginkan oleh programmer. Salah satu kelebihan mikrokontroler adalah kesederhanaan dan ukurannya yang relatif kecil.

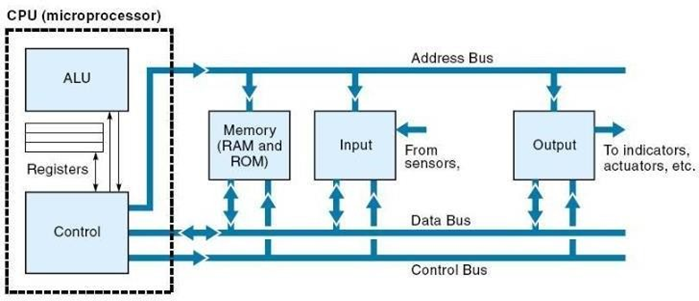

Gambar 26. Prinsip kerja mikrokontroller

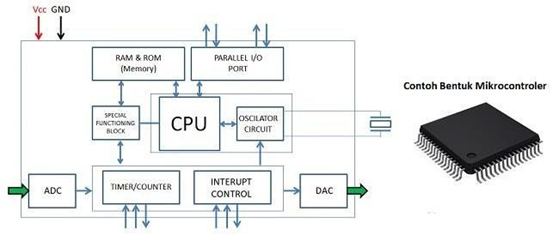

Gambar 27. Struktur dan diagram blok Mikrokontroler

Berikut ini merupakan struktur dan diagram blok mikrokontroler beserta penjelasan tentang bagian-bagian utamanya:

a.      CPU

CPU merupakan otak dari mikrokontroler. CPU bertanggung jawab untuk mengolah data dan eksekusi perintah yang masuk.

b.     Serial Port (Port Serial)

Serial port menyediakan berbagai antarmuka serial antara mikrokontroler dan periferal lain seperti port paralel.



c.     Memori (Penyimpanan)

Memori ini bertugas untuk menyimpan data. Data tersebut merupakan data yang sudah diolah (output) atau data yang belum diolah (input). memori yang umum dipakai adalah Random Access Memory (RAM) dan Read Only Mmemory (ROM).Penyimpanan ini berupa RAM dan ROM. ROM digunakan untuk menyimpan data dalam jangka waktu yang lama. Sedangkan RAM digunakan untuk menyimpan data sementara selama program berjalan sampai akhirnya dipindahkan ke ROM.



d.     Port Input/Output Paralel

Port input/output paralel digunakan untuk mendorong atau menghubungkan berbagai perangkat. Kegunaan komponen ini adalah menerima input dari perangkat eksternal dan mengirimkannya ke perangkat pemroses. Nantinya hasil pengolahan data akan dikirimkan output ke perangkat eksternal.



e.     DAC (Digital to Analog Converter)

DAC (Digital to Analog Converter) melakukan operasi pembalikan konversi ADC (Analog to Digital Converter). DAC mengubah sinyal digital menjadi format analog. DAC ini biasanya digunakan untuk mengendalikan perangkat analog seperti motor DC dan lain sebagainya.



f.      Interrupt Control (Kontrol Interupsi)

Interrupt Control (Kontrol Interupsi) bertugas untuk mengendalikan penundaan terhadap pemrograman mikrokontroler. Bagianinterrupt control (kontrol interupsi) ni dapat dioperasikan secara internal ataupun eksternal.

g.     Special Functioning Block (Blok Fungsi Khusus)

Special functioning block merupakan bagian tambahan yang dibuat mempunyai fungsi khusus. Biasanya blok ini ditemukan pada arsitektur mikrokontroler di mesin robotika. Tidak semua perangkat menggunakan bagian ini.



h.     Timer and Counter (Pengatur Waktu dan Penghitung)

Timer/counter ini digunakan untuk mengukur waktu dan alat penghitungan. RTC memiliki tugas untuk menyimpan waktu dan tanggal saat proses dilakukan.



2.     Analog to Digital Converter (ADC)

ADC adalah suatu metode untuk konversi sinyal analog menjadi sinyal digital. Biasanya sinyal analog yang dikonversi berupa tegangan (Volt) dan dirubah menjadi sinyal digital seperti kode biner 0 dan 1.

ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan pada proses kerja ADC yaitu kecepatan sampling dan resolusi.

Rangkaian ADC memiliki dua karakter prinsip, yaitu kecepatan sampling dan resolusi. Kecepatan sampling suatu ADC menyatakan seberapa sering sinyal analog dikonversikan ke bentuk sinyal digital pada selang waktu tertentu yang dinyatakan dalam sample per second (SPS). Sedangkan resolusi suatu ADC menentukan ketelitian nilai hasil konversi yang berhubungan dengan jumlah bit yang dimilikinya. Sehingga semakin besar jumlah bit suatu ADC makan akan memberikan ketelitian nilai hasil konversi yang lebih baik. Pada Arduino, resolusi yang dimiliki adalah 10bit atau rentang nilai digital antara 0 - 1023. Pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC pada Arduino mampu menangani sinyal analog dengan tegangan 0 - 5 volt. Arduino Uno mempunyai 6 pin input analog yang berlabel A0 sampai A5 dimana masingmasing pin tersebut memberikan 10bit resolusi.



3.    3.  PWM, ADC, INTERRUPT, & MILLIS

a.     PWM

Pulse Width Modulation (PWM) secara umum adalah sebuah cara memanipulasi lebar sinyal yang dinyatakan dengan pulsa dalam suatu perioda, untuk mendapatkan tegangan rata-rata yang berbeda. Satu siklus pulsa merupakan kondisi high kemudian berada di zona transisi ke kondisi low. Lebar pulsa PWM berbanding lurus dengan amplitudo sinyal asli yang belum termodulasi. Duty Cycle adalah perbandingan antara waktu ON (lebar pulsa High) dengan perioda. Duty Cycle biasanya dinyatakan dalam bentuk persen (%).



Gambar 22. Duty Cycle

Duty Cycle = 𝑡𝑂𝑁

𝑡𝑡𝑜𝑡𝑎𝑙



§  𝑡𝑜𝑛 = Waktu ON atau Waktu dimana tegangan keluaran berada pada posisi tinggi (highatau 1)

§  𝑡𝑜𝑓𝑓 = Waktu OFF atau Waktu dimana tegangan keluaran berada pada posisi rendah(low atau 0)

§  𝑡𝑡𝑜𝑡𝑎𝑙= Waktu satu siklus atau penjumlahan antara tON dengan tOFF atau disebut juga dengan periode satu gelombang.



Pada Raspberry Pi Pico, terdapat blok PWM yang terdiri dari 8 unit (slice), dan masing-masing slice dapat mengendalikan dua sinyal PWM atau mengukur frekuensi serta duty cycle dari sinyal input. Dengan total 16 output PWM yang dapat dikontrol, semua 30 pin GPIO bisa digunakan untuk PWM. Setiap slice memiliki fitur utama seperti penghitung 16-bit, pembagi clock presisi, dua output independen dengan duty cycle 0–100%, serta mode pengukuran frekuensi dan duty cycle. PWM pada Raspberry Pi Pico juga mendukung pengaturan fase secara presisi serta dapat diaktifkan atau dinonaktifkan secara bersamaan melalui satu register kontrol global, sehingga memungkinkan sinkronisasi beberapa output untuk aplikasi yang lebih kompleks.


b.     ADC

ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital.

Raspberry Pi Pico memiliki empat ADC (Analog-to-Digital Converter) 12-bit dengan metode SAR, tetapi hanya tiga kanal yang dapat digunakan secara eksternal, yaitu ADC0, ADC1, dan ADC2, yang terhubung ke pin GP26, GP27, dan GP28. Kanal keempat (ADC4) digunakan secara internal untuk membaca suhu dari sensor suhu bawaan. Konversi ADC dapat dilakukan dalam tiga mode: polling, interrupt, dan FIFO dengan DMA. Kecepatan konversi ADC adalah 2μs per sampel atau 500 ribu sampel per detik (500kS/s). Mikrocontroller RP2040 berjalan pada frekuensi 48MHz yang berasal dari USB PLL, dan setiap konversi ADC membutuhkan 96 siklus CPU, sehingga waktu samplingnya adalah 2μs per sampel.

c.     Millis

Raspberry Pi Pico yang sering diprogram menggunakan MicroPython, fungsi utime.ticks_ms() menyediakan fungsionalitas yang sepadan. Fungsi ini mengembalikan nilai penghitung milidetik yang bersifat monotonik (terus bertambah) sejak sistem dimulai atau modul utime dimuat. Sama seperti millis() dan HAL_GetTick(), nilai ticks_ms() juga akan mengalami wrap-around (kembali ke nol) setelah mencapai batasnya, sehingga penggunaan fungsi utime.ticks_diff() menjadi penting untuk perhitungan selisih waktu yang akurat dan aman terhadap overflow. Dengan demikian, utime.ticks_ms() memungkinkan implementasi pola penjadwalan dan delay non-blocking yang serupa untuk menciptakan aplikasi yang responsif di lingkungan MicroPython.

4. Communication

a.     UART

Pada project yang kami buat, kami menggunakan komunikasi UART untuk 2 arduino. Komunikasi UART adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial.

UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal.

Cara kerja komunikasi UART:

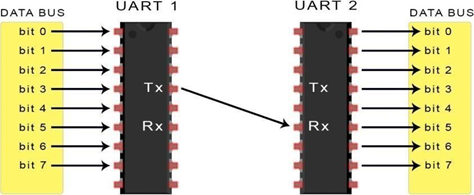

Gambar 24. Cara kerja komunikasi UART

Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.

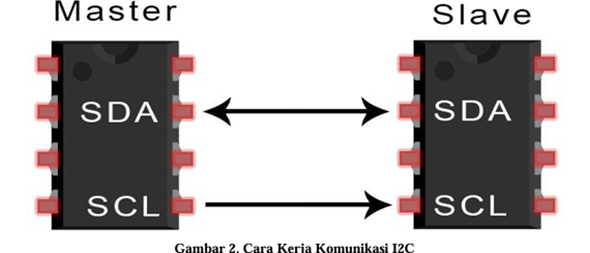

b.     I2C (Inter-Integrated Circuit)

Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang membawa informasi data antara I2C dengan pengontrolnya.

Cara kerja


Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start, Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2, dan kondisi Stop. Kondisi start dimana saat pada SDA beralih dari logika high ke low sebelum SCL. Kondisi stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.

 R/W bit berfungsi untuk menentukan apakah master mengirim data ke slave atau meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari slave) ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telah diterima receiver.


4. Flowchart sistem [Kembali]


5. Listing Program[Kembali]
  • Pi Pico 1
from machine import Pin, UART
import dht
import time

# === Konfigurasi PIN ===
pin_dht = 15     # GP15 untuk DHT22
pin_ir  = 11     # GP11 untuk IR Sensor
uart_tx = 0      # UART0 TX (GP0)
uart_rx = 1      # UART0 RX (GP1)

# === Inisialisasi ===
dht_sensor = dht.DHT22(Pin(pin_dht))
ir_sensor = Pin(pin_ir, Pin.IN)
uart = UART(0, baudrate=9600, tx=Pin(uart_tx), rx=Pin(uart_rx))

def kirim_uart(pesan):
    uart.write(pesan + "\n")

while True:
    try:
        dht_sensor.measure()
        suhu = dht_sensor.temperature()
        kelembapan = dht_sensor.humidity()

        # Kirim data suhu dan kelembapan
        kirim_uart("SUHU:{:.1f}".format(suhu))
        kirim_uart("RH:{:.1f}".format(kelembapan))

        # Debug ke shell
        print("Suhu:", suhu, "RH:", kelembapan)

    except Exception as e:
        suhu = None
        kelembapan = None
        print("Gagal membaca DHT22:", e)
        kirim_uart("ERROR_SENSOR")

    objek_terdeteksi = ir_sensor.value() == 0

    if objek_terdeteksi:
        kirim_uart("ORANG_DETEKSI")
    else:
        kirim_uart("ORANG_TIDAK")

    if suhu is not None and kelembapan is not None:
        if suhu < 26 and kelembapan > 90:
            kirim_uart("HEATER_ON")
        elif suhu > 15 and kelembapan < 100:
            kirim_uart("FAN_ON")
        else:
            kirim_uart("ALL_OFF")
    else:
        kirim_uart("DATA_TIDAK_VALID")

    time.sleep(2)

  • Pi Pico 2
from machine import Pin, UART
import time

# === Konfigurasi PIN ===
relay_fan = Pin(14, Pin.OUT)     # GP2 = IN1
relay_lamp = Pin(15, Pin.OUT)    # GP3 = IN2
uart = UART(0, baudrate=9600, tx=Pin(0), rx=Pin(1))

relay_fan.value(1)
relay_lamp.value(1)

while True:
    if uart.any():
        data = uart.readline()
        if data:
            try:
                perintah = data.decode().strip()
                print("Diterima:", perintah)

                # Tangani perintah kendali aktuator
                if perintah == "FAN_ON":
                    relay_fan.value(0)
                    relay_lamp.value(1)

                elif perintah == "HEATER_ON":
                    relay_fan.value(1)
                    relay_lamp.value(0)

                elif perintah == "ALL_OFF":
                    relay_fan.value(1)
                    relay_lamp.value(1)

                elif perintah.startswith("SUHU:"):
                    nilai = perintah.split(":")[1]
                    print("Suhu saat ini:", nilai, "°C")

                elif perintah.startswith("RH:"):
                    nilai = perintah.split(":")[1]
                    print("Kelembapan saat ini:", nilai, "%")

                elif perintah == "ORANG_DETEKSI":
                    print("Orang terdeteksi")

                elif perintah == "ORANG_TIDAK":
                    print("Tidak ada orang")

            except Exception as e:
                print("Error:", e)

    time.sleep(0.1)


Prinsip Kerja Ideal Sistem Penyimpanan Jagung Otomatis
Sistem ini dirancang untuk menjaga kualitas jagung yang disimpan, dengan mengatur suhu, kelembapan, serta monitoring keamanan dan pencahayaan, menggunakan sensor-sensor dan aktuator yang dikendalikan otomatis oleh mikrokontroler Raspberry Pi Pico.

🟢 1. Sensor Infrared (IR Sensor) — Deteksi Kehadiran Orang
Fungsi: Mendeteksi ada atau tidaknya orang di dalam ruang penyimpanan.

Lokasi: Dipasang dekat pintu masuk.

Logika:

Ketika terdeteksi adanya objek bergerak (manusia), sistem dapat:

Menyalakan notifikasi atau indikasi LED.

Memastikan pembukaan pintu tidak memicu sensor secara salah.

Tidak merespon gerakan pintu (hindari false trigger).

🌡 2. Sensor DHT22 — Deteksi Suhu dan Kelembapan
Fungsi: Mengatur suhu dan kelembapan ideal ruang penyimpanan.

Parameter Ideal:

Suhu: 26°C – 30°C

Kelembapan (RH): 75% – 90%

Logika Kontrol Aktuator:

Jika suhu < 26°C dan kelembapan > 90% → Hidupkan pemanas (lampu pijar).

Jika suhu > 30°C dan kelembapan < 75% → Hidupkan kipas (fan).

Jika suhu & kelembapan sudah dalam rentang ideal → semua aktuator dimatikan.

💡 3. Sensor Cahaya (BH1750) — Deteksi Intensitas Cahaya
Fungsi: Deteksi apakah pencahayaan alami mencukupi.

Parameter: Intensitas cahaya < 50 lux dianggap gelap.

Logika Pendukung:

Saat kondisi gelap dan suhu rendah, lampu dinyalakan sebagai pemanas.

Logika tambahan:

python
Salin
Edit
if lux < 50 and suhu < 30:
    nyalakan_lampu()
else:
    matikan_lampu()
Catatan: Sensor ini bukan kendali utama, tapi penguat keputusan untuk menyalakan lampu secara efisien.

🔁 Rangkaian Kerja Keseluruhan (Flow Logic)
Startup

Semua sensor aktif, sistem monitoring mulai bekerja.

Monitoring IR

Jika IR mendeteksi gerakan → tampilkan status "Ada orang di dalam" di OLED atau kirim ke log.

Monitoring DHT22

Jika suhu rendah & kelembapan tinggi → aktifkan pemanas (lampu).

Jika suhu tinggi & kelembapan rendah → aktifkan kipas (fan).

Jika suhu & kelembapan normal → matikan aktuator.

Monitoring BH1750

Jika gelap (< 50 lux) dan suhu < 30°C → lampu tetap dinyalakan (bukan hanya untuk pencahayaan, tetapi untuk pemanasan tambahan).

Jika tidak gelap atau suhu sudah ideal → lampu bisa dimatikan.

Display

Semua data sensor (Suhu, RH, LUX, Status IR) ditampilkan pada OLED 128x64 I2C.

📌 Catatan Akhir
Sistem ini bekerja secara otomatis & adaptif.

Sensor cahaya berfungsi melengkapi pengambilan keputusan, bukan sebagai penentu utama.

IR sensor hanya berfungsi sebagai indikasi kehadiran manusia, bukan pengontrol aktuator.

7. Video[Kembali]





8. Download File[Kembali]


         Download HTML klik disini
            Rangkaian Simulasi input klik disini
        Rangkaian Simulasi Output klik disini
        Video Simulasi  klik disini
          Download Datasheet Sensor BH1750 klik disini
           Download Datasheet Sensor Suhu klik disini
          Download Datasheet Sensor IR klik disini
Download Datasheet IC Rasberry Pi Pico klik disini
Download Datasheet LED klik disini


[menuju awal]

Tidak ada komentar:

Posting Komentar

Langganan: Postingan (Atom)

 BAHAN PRESENTASI UNTUK MATA KULIAH  ELEKTRONIKA Oleh : Salma Salsabila 2210952002    Dosen Pengampu : Darwison, M.T. Darwison, 2010, ”TEORI...

  • (tanpa judul)
     BAHAN PRESENTASI UNTUK MATA KULIAH  ELEKTRONIKA Oleh : Salma Salsabila 2210952002    Dosen Pengampu : Darwison, M.T. Darwison, 2010, ”TEORI...
