Tugas Pendahuluan 1 - Modul 1

Percobaan 2 Kondisi 13

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian

3. Video

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [Kembali]

Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT . ·

Rangkaian Sederhana 1 : B= 1, D=1, A=1, C’=1, D= 1 ·

Rangkaian Sederhana 2 : B= 1, D=1, A= 1, B=1, C’=1.

2. Gambar Rangkaian [Kembali]

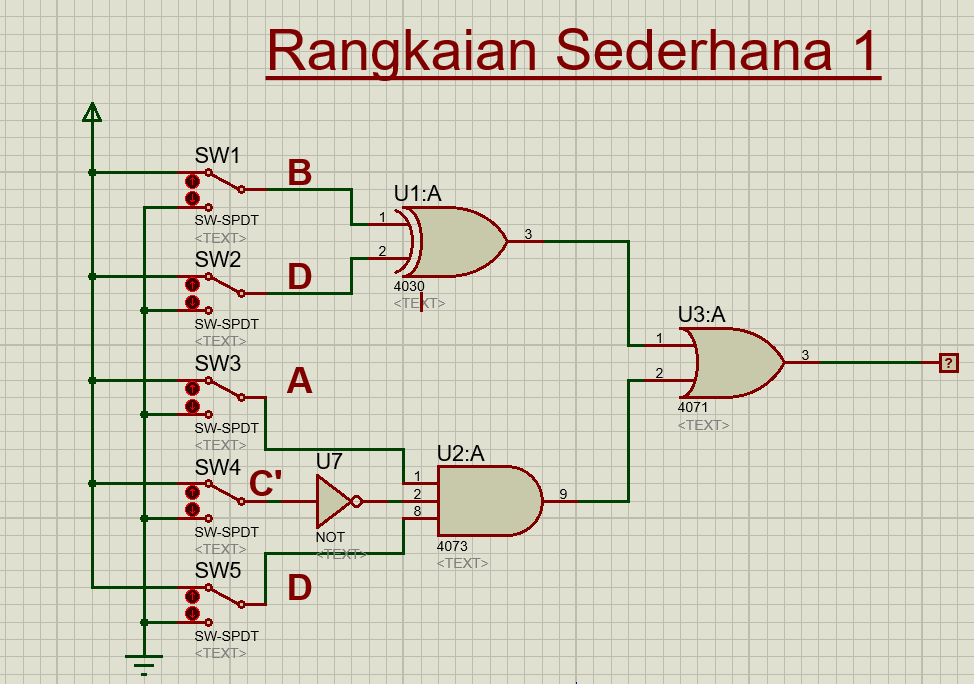

• Sebelum disimulasikan

• Setelah Disimulasikan

3. Video [Kembali]



4. Prinsip Kerja Rangkaian [Kembali]

Rangkaian percobaan 2 Kondisi 13 menggunakan 3 gerbang logika, yaitu 1 gerbang XOR , 1 gerbang AND , dan 1 gerbang OR. Selain itu, rangkaian ini juga menggunakan logic probe untuk menampilkan output. Gerbang XOR dan AND akan mendapatkan input yang berbeda, input berupa logika 1 dihubungkan ke Vcc (tegangan kolektor) dan input berupa logika 0 dihubungkan ke ground. Kedua gerbang ini akan menghasilkan output berdasarkan prinsipnya, yaitu XOR akan menghasilkan output 1 jika hasil penjumlahan output-nya ganjil dan 0 jika hasil penjumlahannya genap, sedangkan AND akan menghasilkan output dari perkalian inputnya. Selanjutnya, output dari gerbang XOR dan AND akan menjadi input untuk gerbang berikutnya, yaitu gerbang OR yang akan menghasilkan output berdasarkan hasil penjumlahan inputnya. Output dari gerbang OR akan dipresentasikan oleh logic probe.

       Pada rangkaian juga terdapat penggunaan inverter sebelum input C' yang berguna untuk membalikkan nilai input dari switch-nya, misalkan ketika input dari switch-nya bernilai 0 maka akan dibalikkan menjadi 1 oleh inverter, dan sebaliknya. Inverter juga dikenal sebagai gerbang NOT.

5. Link Download [Kembali]

Link Rangkaian Percobaan  [klik di sini]

Link Video Percobaan  [klik di sini]

Link HTML [klik disini]

Datasheet NOT [klik di sini]

Datasheet AND [klik di sini]

Datasheet OR [klik di sini]

Datasheet XOR [klik di sini]
